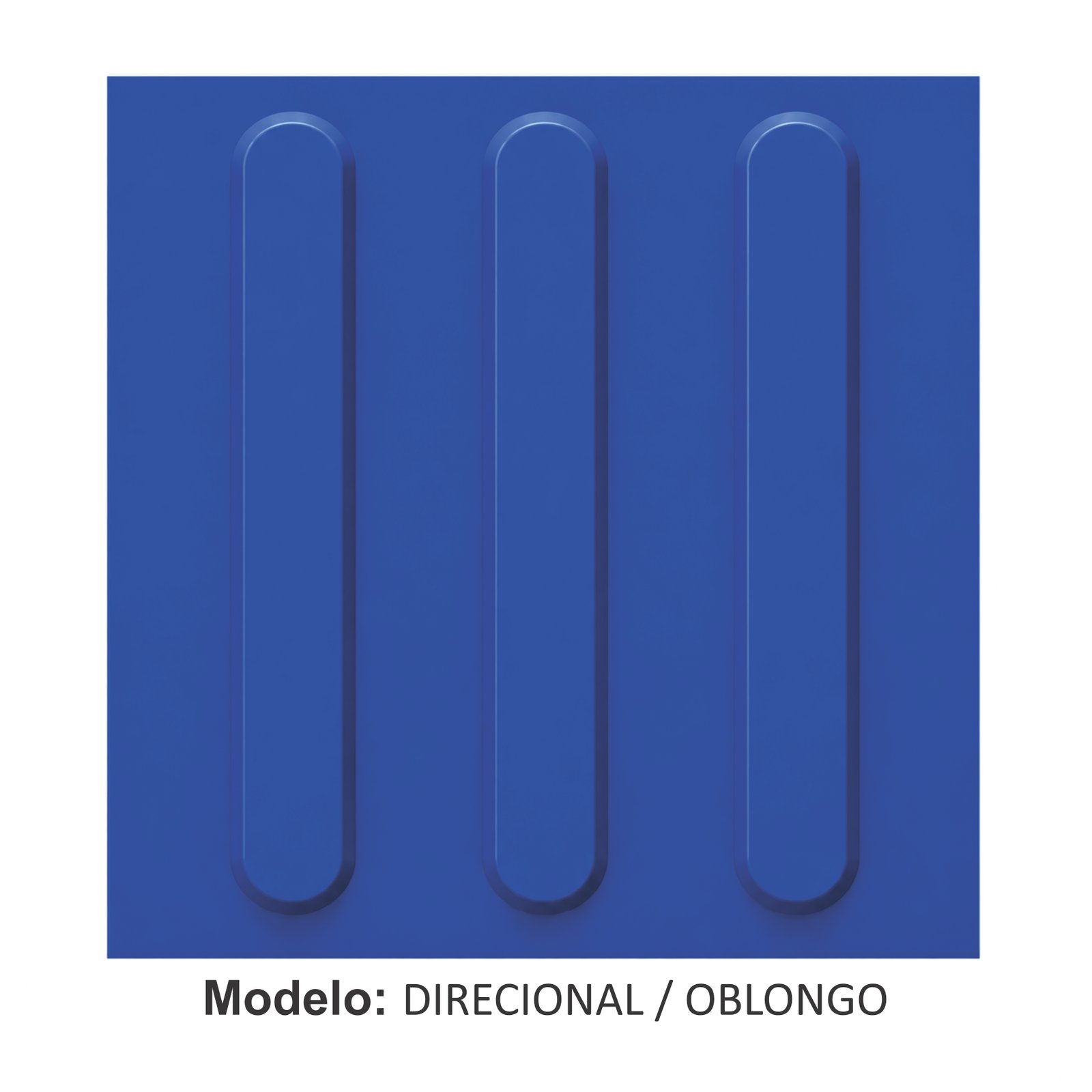

Piso Tátil Direcional Azul 250x250x5 TPE

O Piso Tátil TPE Direcional Azul é um elemento de sinalização podotátil fabricado em Termoplástico Elastomérico (TPE), com dimensões de 250×250×5 mm e coloração azul. Possui relevos lineares (barras paralelas) destinados a orientar o deslocamento de pessoas com deficiência visual ao longo de um percurso acessível. É produzido conforme NBR 9050:2020 e NBR 16537:2016, sendo utilizado em conjunto com o piso tátil de alerta para compor o sistema completo de sinalização podotátil.

O Piso Tátil Direcional Azul é regulamentado pela ABNT NBR 9050:2020, NBR 16537:2016, Lei Federal nº 10.098/2000 e Decreto nº 5.296/2004. O descumprimento pode acarretar sanções administrativas e vedação de habite-se em obras públicas e privadas de uso coletivo.

O TPE (Termoplástico Elastomérico) é uma liga polimérica que combina propriedades mecânicas da borracha com a processabilidade dos termóplasticos. Inclui copolimerizado SBS ou SEBS, cargas minerais, pigmentos inorgânicos resistentes à UV e aditivos estabilizantes. Apresenta dureza Shore A de 90, não contém PVC nem halógenos.

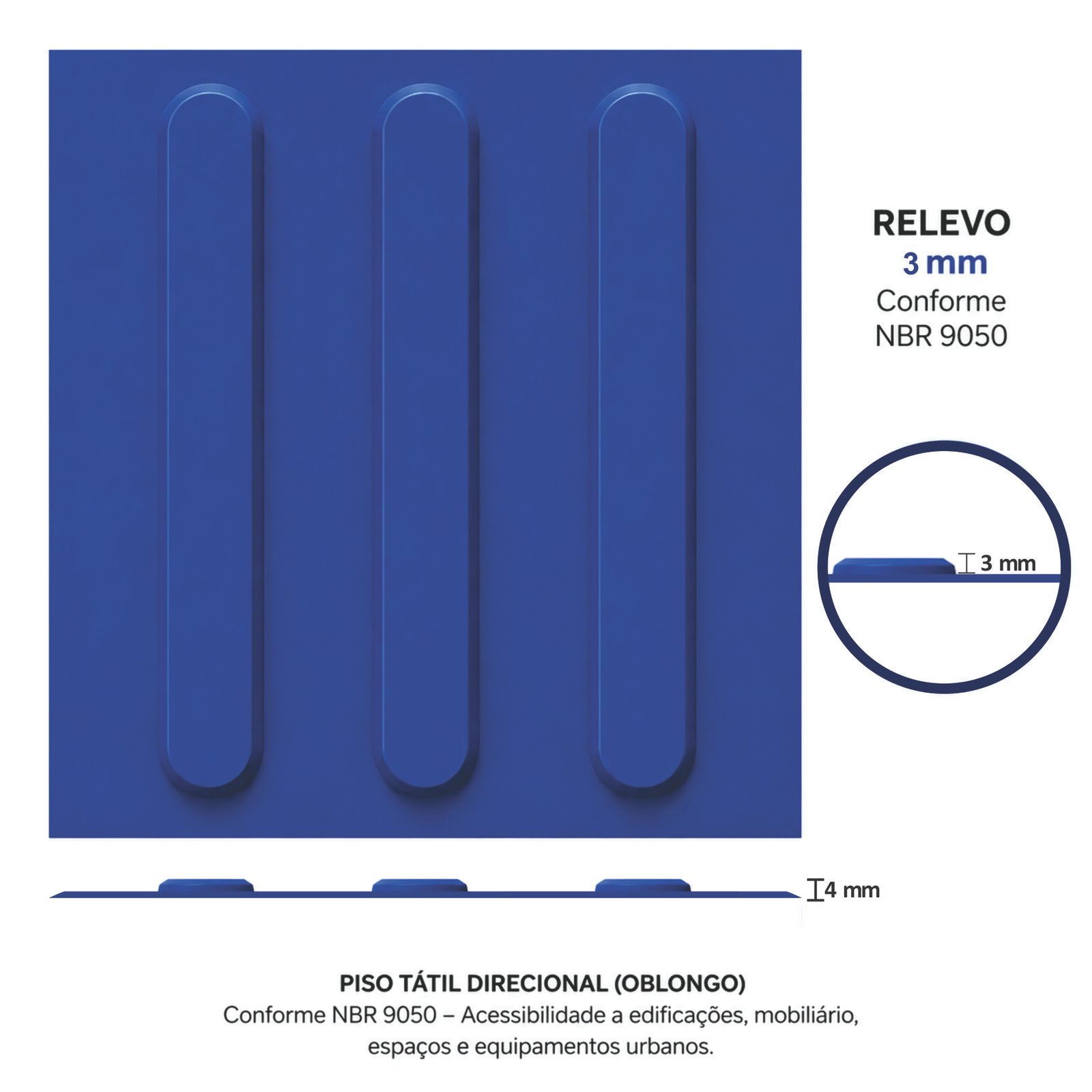

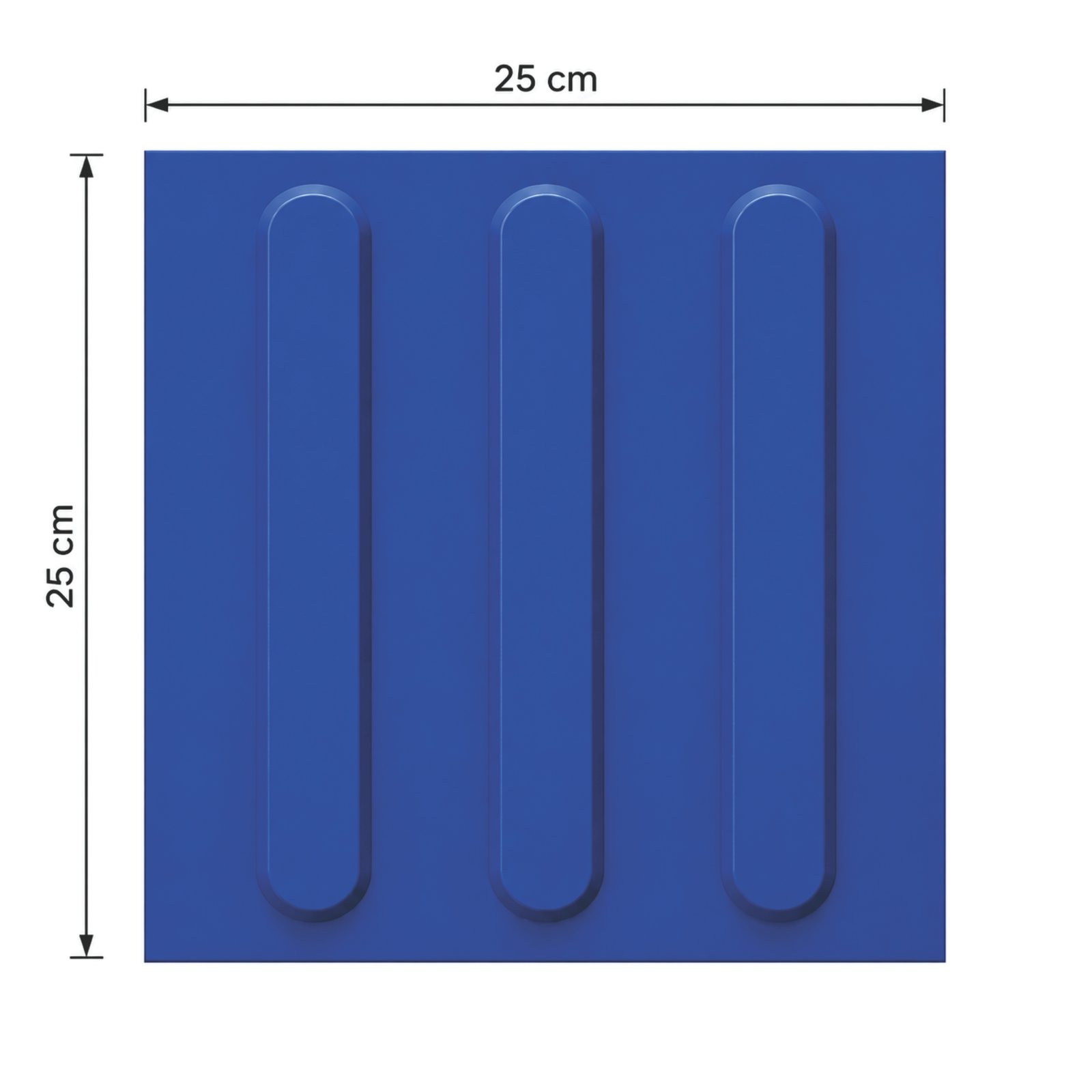

O Piso Tátil TPE Direcional Azul apresenta: Dimensões nominais: 250×250×5 mm; Padrão dos relevos: barras lineares paralelas (relevo direcional); Espaçamento entre centros: 50 mm; Tolerância dimensional: ±2 mm; Peso aproximado por peça: 110 g; Dureza Shore A: 90; Cor: azul; Acabamento superficial: antiderrapante.

A instalação é realizada exclusivamente com cola de contato à base de policloropreno sobre piso regularizado (cerâmica, porcelanato ou concreto polido). Etapas: (1) Limpar e secar o substrato; (2) Aplicar cola em ambas as superfícies com trincha ou rolo; (3) Aguardar flash-off de 5 a 15 minutos; (4) Posicionar a placa com as barras orientadas no sentido de caminhada e pressionar firmemente; (5) Evitar tráfego por 24 horas após a colagem.

O Piso Tátil Direcional possui relevos lineares (barras paralelas) e orienta o fluxo de caminhada — "siga em frente". O Piso Tátil de Alerta possui relevos em bolotas (truncado cônico) e sinaliza perigo ou pontos de decisão — "pare e avalie". Ambos devem ser instalados em conjunto conforme NBR 16537:2016.

Nas mudanças de direção, combinar com o Piso Tátil de Alerta (bolotas) para indicar o ponto de decisão. Em curvas suaves (≤ 45°), as placas direcionais podem ser cortadas em ângulo ou posicionadas em diagonal. Em mudanças bruscas (> 45°), intercalar módulos de alerta antes e após a curva. O alinhamento das barras deve sempre apontar para o sentido de deslocamento correto.

Utilizado para criar o "percurso guia" em: calçadas e passeios públicos; corredores de edificações de uso público; halls de entrada de prédios comerciais, hospitais, escolas e repartições públicas; estações de metrô, trem e terminais de ônibus; aeroportos e rodoviárias; e qualquer espaço onde seja necessário orientar pessoas com deficiência visual.

O TPE possui boa resistência às intempéries. Porém, a cola de contato à base de policloropreno não suporta exposição contínua ao excesso de água. O uso externo é aceito somente em locais abrigados (calçadas cobertas, marquises, plataformas com cobertura). Não é recomendada a instalação em áreas descobertas sujeitas a chuva direta ou acúmulo de água.

Limpeza com água e detergente neutro. Produtos à base de cloro (hipoclorito, água sanitária) são proibidos — atacam a cola policloropreno. Solventes (thinner, acetona) também devem ser evitados. Verificar periodicamente: integridade dos relevos lineares, firmeza da fixação, continuidade do percurso guia e coloração.

Coeficiente de atrito dinâmico (µd) superior a 0,4 em superfície seca e superior a 0,3 em superfície molhada, conforme NBR 9050:2020. A textura dos relevos lineares combinada com a elasticidade do TPE proporciona aderência eficaz em condições de piso molhado.

Conforme NBR 9050:2020 e NBR 16537:2016: largura mínima de 0,25 m e máxima de 0,60 m. A faixa deve ser contínua, sem interrupções, conectando pontos de entrada/saída a pontos de interesse, sempre terminando em piso tátil de alerta. Placas de 250×250 mm com barras orientadas no sentido do deslocamento.

Exclusivamente cola de contato à base de policloropreno (neoprene). Aplicar em ambas as superfícies, aguardar flash-off de 5 a 15 minutos e pressionar firmemente. Verificar a orientação das barras antes do contato, pois a cola não permite reposicionamento. Argamassa colante, cola epóxi, cola PVA e silicone não são compatíveis com este modelo.

Sim, em plataformas abrigadas com cola de contato policloropreno sobre concreto polido, cerâmica ou porcelanato. As barras devem ser orientadas perpendicularmente à borda da plataforma para guiar o usuário até a posição de embarque, complementado com faixa de alerta paralela à borda. O local deve ser obrigatoriamente abrigado.

Sim, disponível nas cores: amarelo, azul, cinza, preto, vermelho e verde. A NBR 9050:2020 exige contraste de luminância (LRV) mínimo de 70% entre o piso tátil e o piso adjacente. Recomenda-se usar a mesma cor para o piso direcional e o piso de alerta em uma mesma instalação.

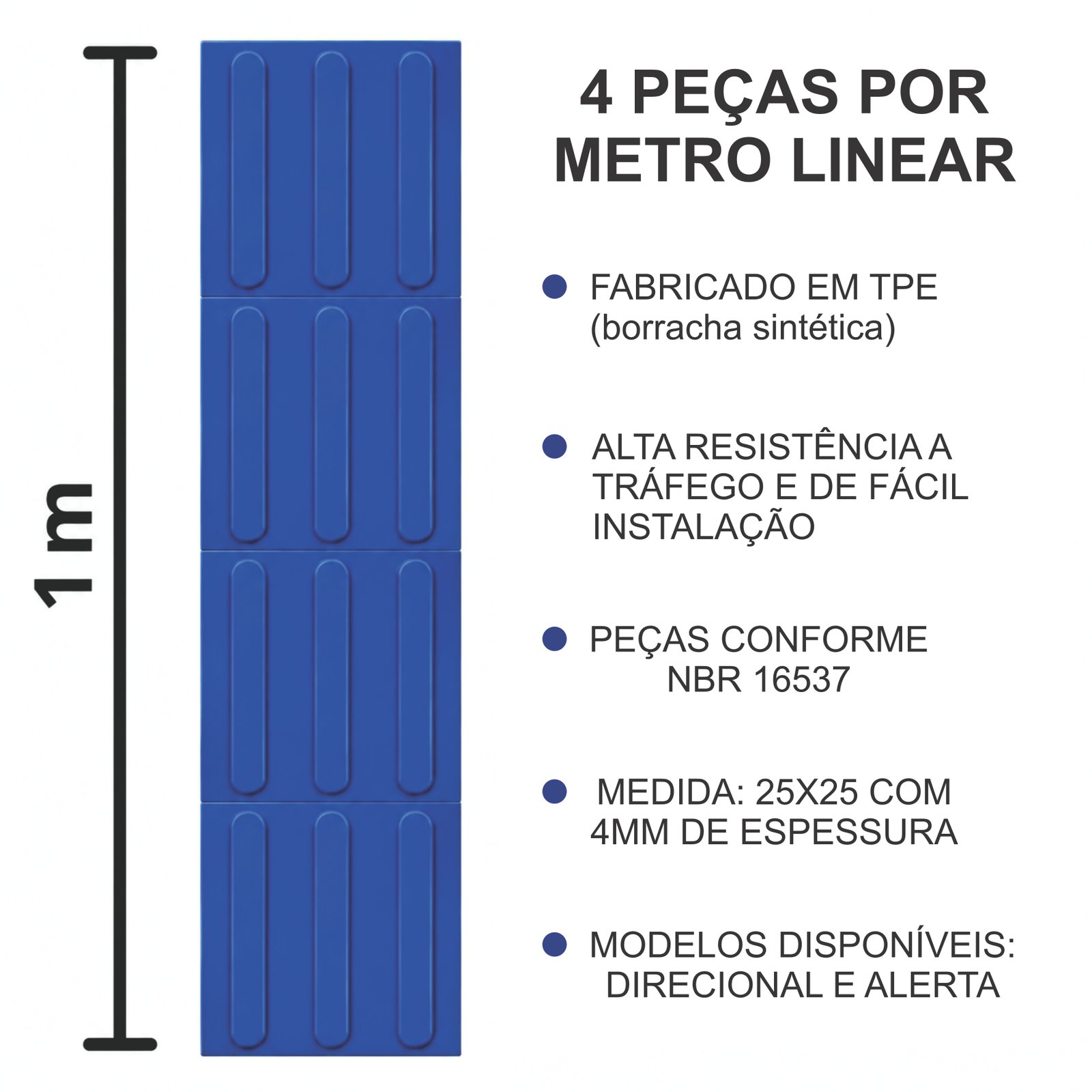

Cada placa mede 250×250 mm. Divida o comprimento do percurso por 250 mm e a largura da faixa por 250 mm. Multiplique os resultados.

Exemplo com faixa de 25 cm de largura (1 peça):
- Comprimento: 10 metros (10.000 mm)
- Largura: 25 cm = 1 peça
- Cálculo: 10.000 ÷ 250 = 40 peças × 1 = 40 peças
- Com 10% de perda: 40 × 1,10 = 44 peças

Adicione também as peças de piso tátil de alerta para as extremidades e pontos de decisão.

(1) Substrato limpo, seco, livre de gordura e poeira; (2) Cola aplicada uniformemente em ambas as superfícies; (3) Respeitar o flash-off de 5 a 15 minutos; (4) Verificar orientação das barras e pressionar firmemente com rolo ou martelo de borracha; (5) Nunca usar produtos clorados — atacam a cola policloropreno; (6) Evitar excesso de água ou alagamentos na área.

Sim (retrofit), desde que o substrato esteja firme e sem partes ocas. A diferença de nível recomendada é de no máximo 2 mm — desníveis superiores prejudicam a colagem. Use chanfro ou rampa de transição nas bordas quando necessário. Substratos compatíveis: cerâmica, porcelanato e concreto polido.

Vida útil estimada entre 7 e 15 anos com manutenção adequada. Fatores de desgaste: tráfego com equipamentos sobre rodas, uso de produtos clorados e instalação deficiente. Inspecionar semestralmente e substituir placas com relevos comprometidos ou descoladas para manter a segurança do percurso guia.
