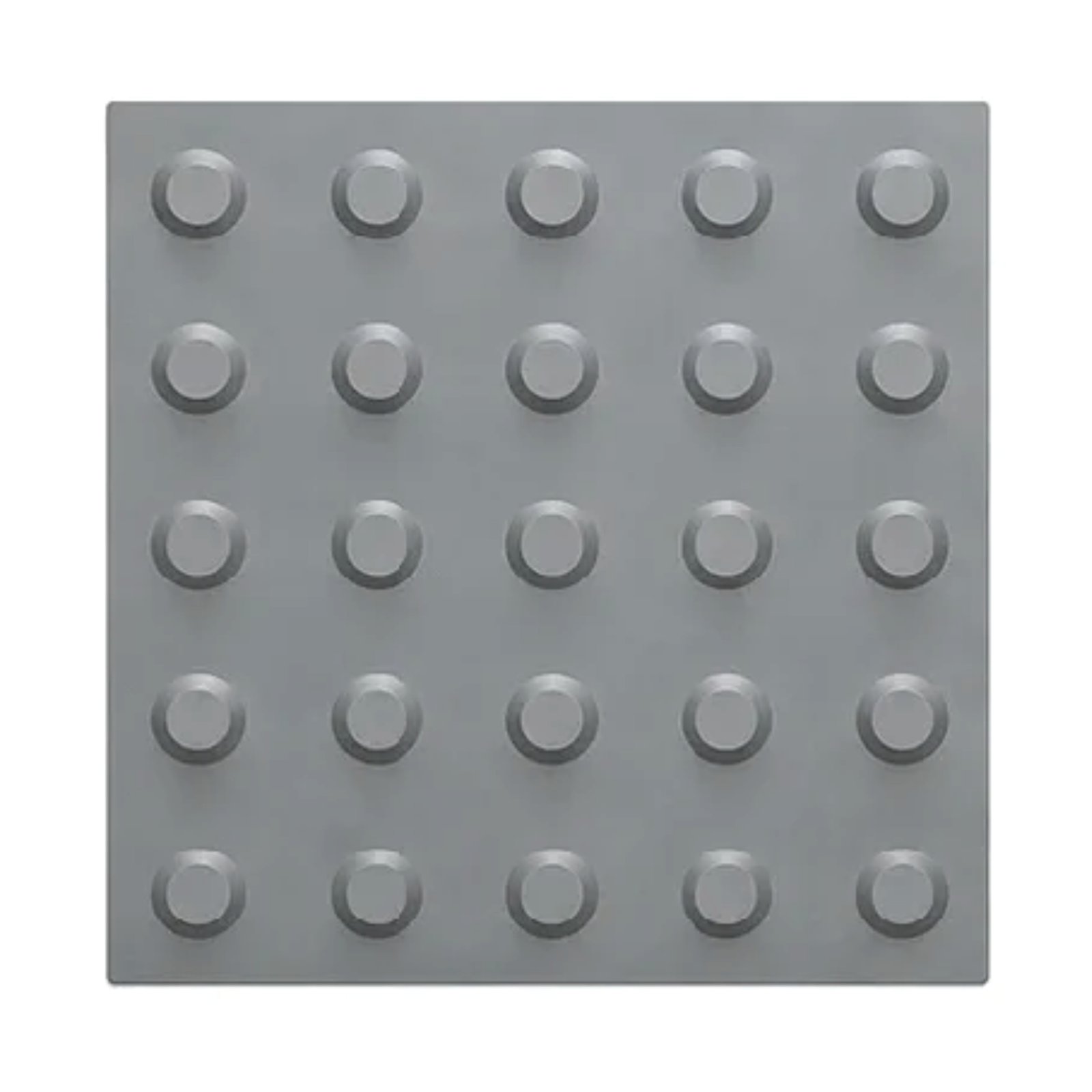

Piso Tátil Alerta Cinza 250x250x5 TPE

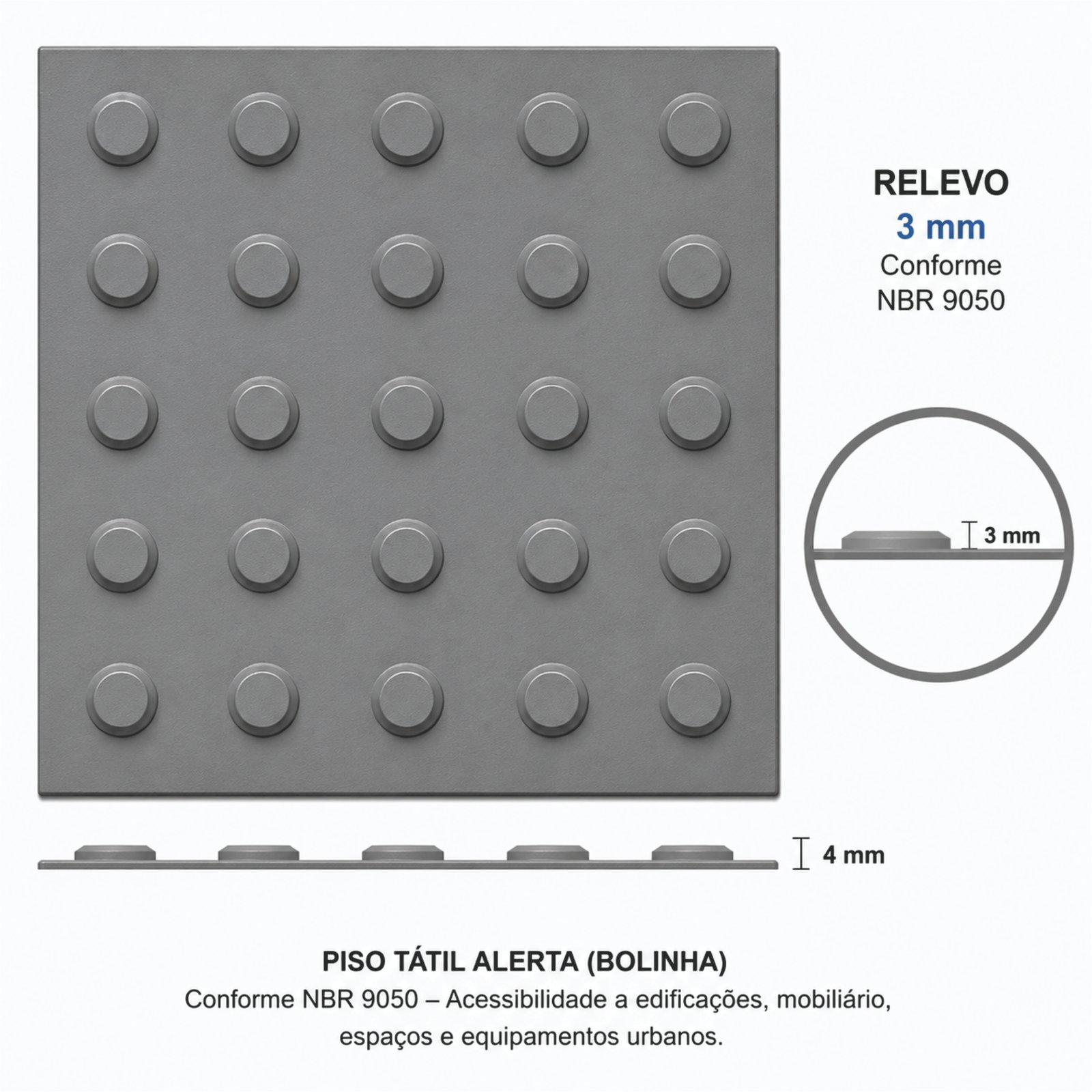

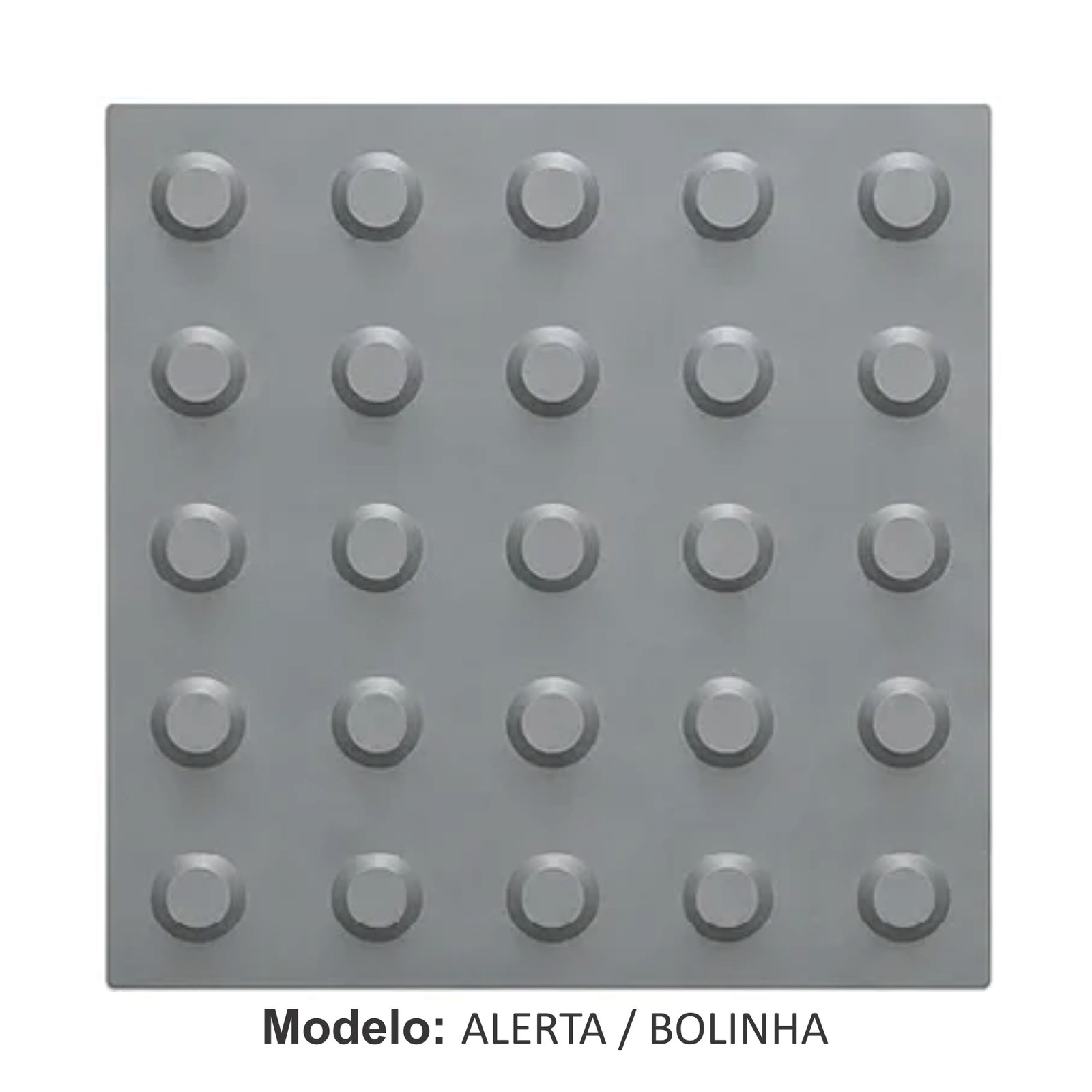

O Piso Tátil TPE Alerta Cinza é um elemento de sinalização podotátil fabricado em Termoplástico Elastomérico (TPE), com dimensões de 250×250×5 mm e coloração cinza. Possui relevos em forma de bolotas (truncado cônico) distribuídos uniformemente na superfície em módulo 5×5, totalizando 25 bolotas por placa, destinados a alertar pessoas com deficiência visual sobre situações de risco, mudanças de direção ou pontos de interesse. É produzido conforme as diretrizes da NBR 9050 e NBR 16537, sendo de uso obrigatório em espaços públicos e privados de uso coletivo.

O Piso Tátil Alerta Cinza é regulamentado pelas seguintes normas da ABNT: NBR 9050:2020 (Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos), que define critérios gerais de acessibilidade; NBR 16537:2016 (Acessibilidade – Sinalização tátil no piso), que especifica os padrões de sinalização tátil direcional e de alerta; e a Lei Federal nº 10.098/2000 e Decreto nº 5.296/2004, que estabelecem normas gerais e critérios básicos para a promoção da acessibilidade. O descumprimento dessas normas pode acarretar sanções administrativas e vedação de habite-se em obras públicas e privadas de uso coletivo.

O TPE (Termoplástico Elastomérico) utilizado na fabricação do piso tátil é uma liga polimérica que combina as propriedades mecânicas da borracha vulcanizada com a processabilidade dos termóplasticos. Sua composição típica inclui copolimerizado de estireno-butadieno-estireno (SBS) ou SEBS, cargas minerais, pigmentos inorgânicos resistentes à UV e aditivos estabilizantes. O material apresenta dureza Shore A de 90, não contém PVC nem halógenos, sendo ambientalmente mais seguro.

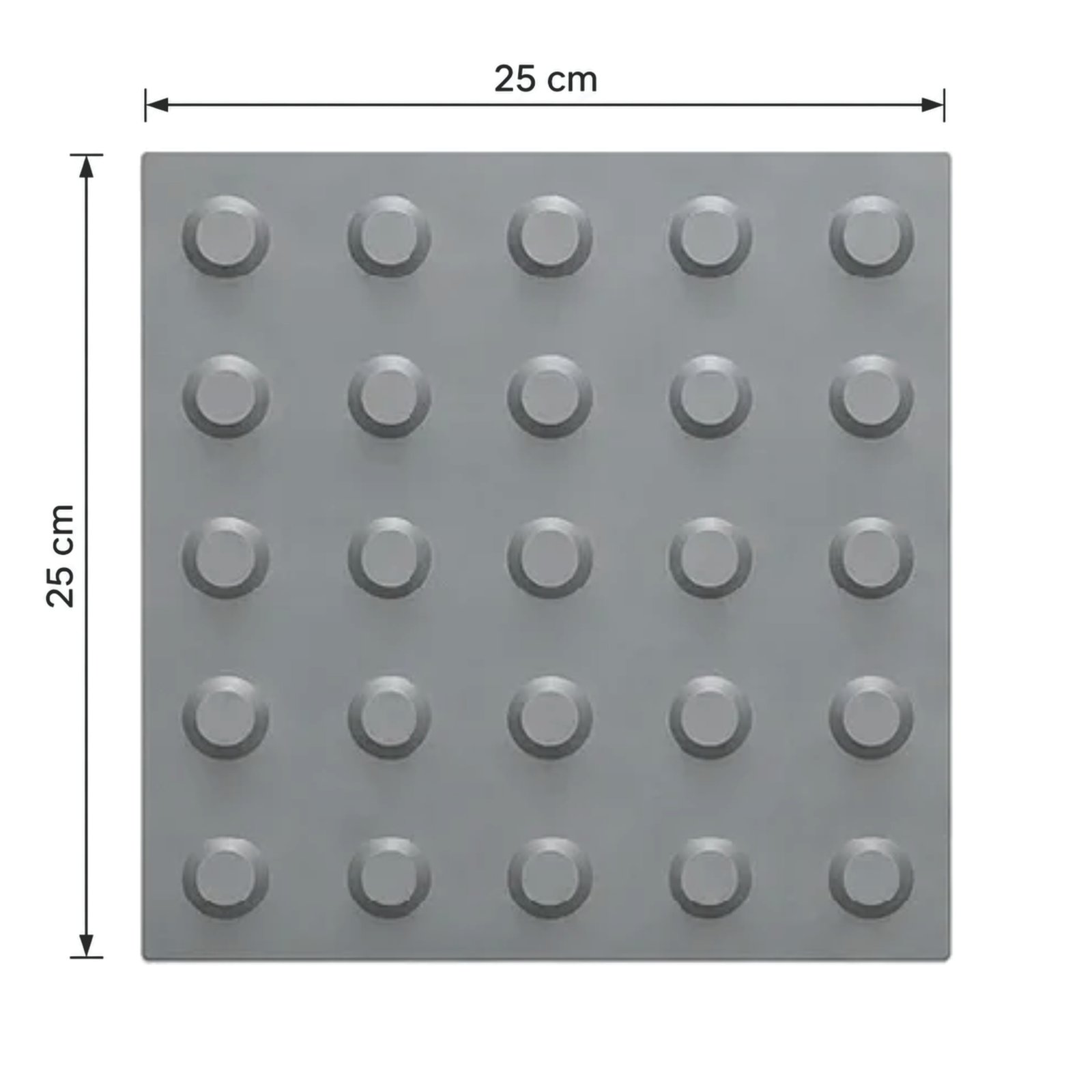

O Piso Tátil TPE Alerta Cinza apresenta as seguintes especificações técnicas: Dimensões nominais: 250 mm × 250 mm × 5 mm (comprimento × largura × espessura); Padrão dos relevos: bolotas cônicas truncadas distribuídas em módulo 5×5, totalizando 25 bolotas por placa; Espaçamento entre centros dos relevos: 50 mm; Tolerância dimensional: ±2 mm; Peso aproximado por peça: 110 g; Dureza Shore A: 90; Cor: cinza; Acabamento superficial: antiderrapante.

A instalação do Piso Tátil TPE Alerta Cinza é realizada exclusivamente por colagem com cola de contato à base de policloropreno sobre piso regularizado. Os substratos compatíveis são: cerâmica, porcelanato e concreto polido. O processo consiste em: (1) Preparação do substrato: limpar a superfície, removendo poeira, gordura e resíduos soltos — o piso deve estar seco e nivelado; (2) Aplicação da cola: espalhar a cola de contato com trincha ou rolo de espuma em ambas as superfícies — na face posterior da placa tátil e no piso — de forma uniforme; (3) Tempo de espera (flash-off): aguardar entre 5 e 15 minutos, até a cola perder o brilho mas ainda estar pegajosa ao toque; (4) Posicionamento e pressão: posicionar a placa com precisão sobre o local marcado e pressionar firmemente com rolo ou martelo de borracha para garantir total aderência; (5) Cura: evitar tráfego por pelo menos 24 horas após a colagem.

Conforme a NBR 9050:2020 e o Decreto nº 5.296/2004, a instalação do Piso Tátil Alerta é obrigatória em: rebaixamentos de calçadas e travessias de pedestres; plataformas de embarque e desembarque em terminais de transporte; bordas de escadas, rampas e plataformas elevatórias; áreas de circulação próximas a obstáculos suspensos com altura livre inferior a 2,10 m; início e término de escadas rolantes e esteiras; entornos de elevadores e monta-cargas; obstáculos isolados como postes, árvores e hidrantes na faixa de circulação; e demais pontos de risco identificados pelo projeto arquitetônico de acessibilidade.

O Piso Tátil de Alerta possui relevo em forma de bolotas (truncado cônico) e indica situações de perigo, mudanças de direção ou pontos de tomada de decisão para pessoas com deficiência visual, sinalizando "pare e avalie". Já o Piso Tátil Direcional possui relevos lineares (barras paralelas) e orienta o fluxo de caminhada ao longo de um percurso. Ambos devem ser instalados em conjunto para compor um sistema completo de sinalização podotátil conforme a NBR 16537:2016, com o piso de alerta sempre precedendo mudanças de nível, obstáculos ou interrupções no percurso guia.

O Piso Tátil TPE em si possui boa resistência às intempéries, com pigmentação estável à radiação UV e resistência à variação térmica. Entretanto, a fixação por cola de contato à base de policloropreno não suporta exposição contínua ao excesso de água ou alagamentos, o que pode comprometer a aderência ao substrato com o tempo. Por isso, a instalação em áreas externas é aceita somente em locais abrigados, como calçadas cobertas, marquises, vãos de edificações, plataformas com cobertura e ambientes similares que protejam o piso da incidência direta de chuva. Não é recomendada a instalação em áreas descobertas sujeitas a alagamento ou acúmulo de água.

O Piso Tátil TPE Alerta Cinza foi desenvolvido para suportar tráfego intenso de pedestres. Suas propriedades mecânicas incluem: dureza Shore A: 90; resistência ao impacto sem fissuramento; resistência à abrasão compatível com tráfego pedestre intenso; e capacidade de suportar carga distribuída de tráfego pedestre contínuo. O produto é adequado para uso em calçadas, corredores, halls e demais áreas de circulação de pedestres, incluindo cadeirantes e carrinhos de bebê. Não é indicado para tráfego de veículos automotores ou equipamentos pesados sobre rodas.

A manutenção do Piso Tátil TPE Alerta é simples e de baixo custo. Para limpeza de rotina, utiliza-se água e detergente neutro com auxílio de vassoura de nylon, esfregão ou pano úmido. Produtos à base de cloro (como hipoclorito de sódio e água sanitária) devem ser totalmente evitados, pois atacam a cola de contato à base de policloropreno, comprometendo a aderência das placas ao substrato e causando descolamento prematuro. Também devem ser evitados solventes como thinner e acetona, que degradam o TPE. A inspeção periódica deve verificar: integridade dos relevos; firmeza da fixação (ausência de placas soltas); continuidade do trajeto; e coloração adequada.

O Piso Tátil TPE Alerta Cinza apresenta coeficiente de atrito dinâmico (µd) superior a 0,4 em superfície seca e superior a 0,3 em superfície molhada, atendendo aos requisitos mínimos da NBR 9050:2020. A textura dos relevos cônico-truncados, combinada com a elasticidade do TPE, proporciona aderência mecânica e deformação elástica que aumentam o contato com o calçado, tornando-o especialmente eficaz em condições de piso molhado ou com presença de gordura leve.

Conforme a NBR 9050:2020 e NBR 16537:2016, a faixa de piso tátil de alerta deve ter largura mínima de 0,25 m e máxima de 0,60 m no sentido perpendicular ao deslocamento. Em rebaixamentos de calçada e travessias de pedestres, a faixa deve acompanhar toda a extensão do rebaixamento. Na borda de plataformas de embarque, a faixa de alerta deve ter largura de 0,50 m implantada paralelamente à borda. Em escadas, deve ser instalada a 0,32 m da borda do primeiro e último degrau. A composição da faixa utiliza placas de 250×250 mm dispostas em sequência, podendo ser necessário corte das placas para ajuste às dimensões do espaço.

Para este modelo, é recomendado exclusivamente o uso de cola de contato à base de policloropreno (neoprene). Este tipo de cola oferece a aderência adequada ao TPE e aos substratos compatíveis (cerâmica, porcelanato e concreto polido), além de flexibilidade suficiente para absorver pequenas movimentações do piso sem descolar. O processo de aplicação consiste em aplicar a cola em ambas as superfícies (placa e substrato), aguardar o tempo de flash-off (5 a 15 minutos) e então pressionar as partes firmemente. Outros tipos de adesivo, como argamassa colante, cola epóxi, cola PVA ou silicone, não são compatíveis com este produto e não devem ser utilizados.

O Piso Tátil TPE Alerta Cinza pode ser utilizado em plataformas de embarque abrigadas, fixado com cola de contato à base de policloropreno sobre substrato de concreto polido, cerâmica ou porcelanato. A faixa de alerta deve ser instalada a 0,50 m da borda da plataforma. É importante que o local seja abrigado, pois a cola de contato não suporta exposição contínua ao excesso de água. O TPE flexível absorve pequenas vibrações, sendo adequado para ambientes com tráfego pedestre intenso.

Sim, o Piso Tátil Alerta TPE colado está disponível nas cores: amarelo, azul, cinza, preto, vermelho e verde. A NBR 9050:2020 estabelece que a sinalização tátil deve ter contraste visual com o piso adjacente de pelo menos 70% de contraste de luminância (LRV). O amarelo sobre pisos escuros ou cinzas é a combinação de maior eficiência, mas as demais cores são adequadas quando atendem ao requisito de contraste visual com o piso adjacente. A escolha da cor deve estar em conformidade com o projeto de acessibilidade aprovado.

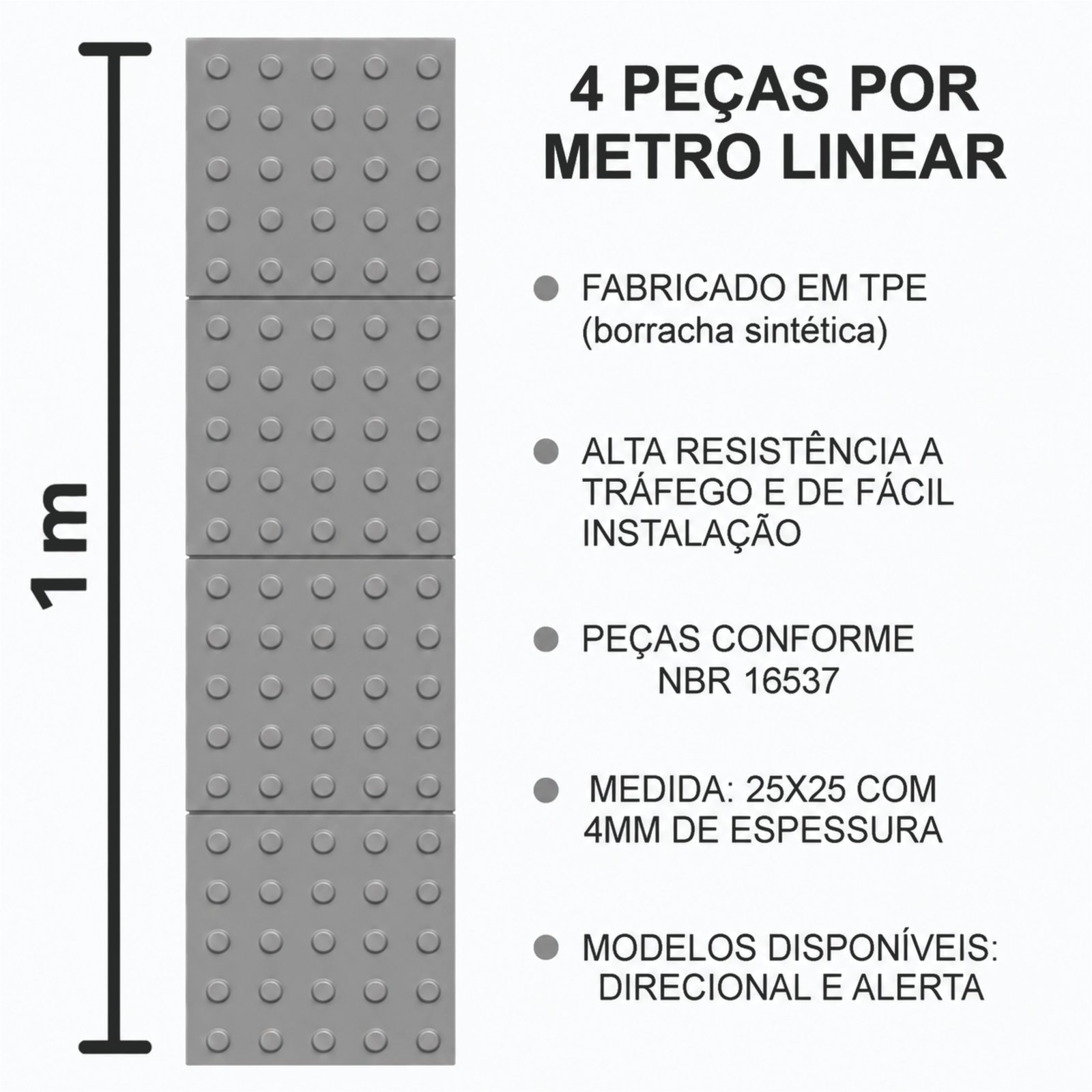

Cada placa do Piso Tátil TPE Alerta mede 250×250 mm. O cálculo é simples: divida o comprimento total da faixa (em mm) por 250 mm para obter o número de peças na direção longitudinal, e faça o mesmo para a largura da faixa. Multiplique os dois resultados para obter o total.

Exemplo prático com faixa de largura mínima (25 cm = 1 peça de largura):
- Comprimento da faixa: 10 metros (10.000 mm)
- Largura da faixa: 25 cm (250 mm = 1 peça de largura)
- Cálculo: 10.000 mm ÷ 250 mm = 40 peças no comprimento × 1 peça de largura = 40 peças
- Acréscimo de 10% para cortes e eventuais quebras: 40 × 1,10 = 44 peças

Portanto, para uma faixa de 10 metros com 25 cm de largura, são necessárias aproximadamente 44 peças. Ajuste o comprimento conforme o seu projeto e sempre inclua o acréscimo de 5% a 10% para perdas.

Para garantir a durabilidade da fixação com cola de contato à base de policloropreno e evitar descolamentos, são essenciais os seguintes cuidados: (1) Preparo do substrato: o piso deve estar limpo, seco e livre de gordura, poeira ou resíduos — superfícies contaminadas comprometem diretamente a aderência; (2) Aplicação correta da cola: aplicar em ambas as superfícies (placa tátil e piso) de forma uniforme, sem deixar áreas sem cobertura; (3) Tempo de flash-off: respeitar o tempo de espera entre a aplicação e o contato (5 a 15 minutos); (4) Pressão adequada: pressionar firme e uniformemente com rolo ou martelo de borracha imediatamente após o posicionamento; (5) Evitar produtos de limpeza com cloro: o hipoclorito e outros produtos clorados atacam a cola de contato e causam descolamento progressivo; (6) Evitar excesso de água: a cola não resiste à exposição contínua à umidade elevada ou alagamentos.

Sim, o Piso Tátil TPE Alerta Cinza pode ser instalado sobre piso existente (retrofit) sem necessidade de demolição, desde que o substrato esteja firme, limpo e sem partes ocas ou soltas. A diferença de nível gerada pela espessura da placa (5 mm) precisa ser considerada: para que a cola de contato garanta aderência adequada, recomenda-se que a diferença de nível entre o piso tátil e o piso adjacente não ultrapasse 2 mm. Desníveis superiores a 2 mm prejudicam a colagem, pois criam esforços de arrancamento nas bordas da placa com o tráfego de pedestres. Quando necessário, utilize chanfro ou rampa de transição nas bordas da faixa tátil. Substratos compatíveis para retrofit: cerâmica, porcelanato e concreto polido em bom estado de conservação.

Em condições normais de uso e manutenção adequada, o Piso Tátil TPE Alerta Cinza apresenta vida útil estimada entre 7 e 15 anos em áreas de tráfego pedestre moderado a intenso. Os principais fatores que influenciam a durabilidade são: tráfego (passagem contínua de rodas de equipamentos pesados acelera o desgaste dos relevos); exposição a produtos de limpeza inadequados (solventes e produtos clorados degradam o TPE e a cola); e qualidade da instalação (fixação deficiente é a principal causa de substituição precoce). Recomenda-se inspeção semestral e substituição das placas cujos relevos tenham altura comprometida ou que apresentem descolamento.
